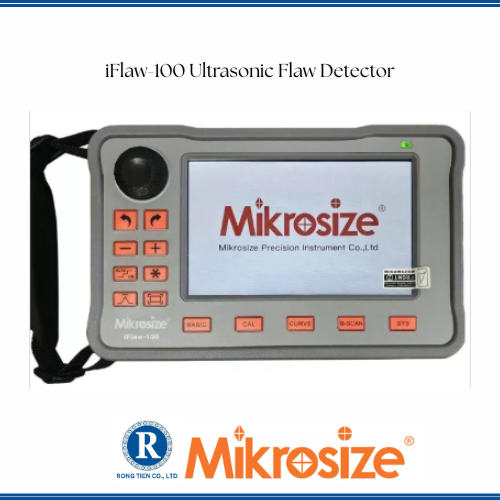

Máy dò khuyết tật siêu âm iFlaw-100 Mikrosize

MÁY DÒ KHUYẾT TẬT SIÊU ÂM IFLAW-100

iFlaw-100 Ultrasonic Flaw Detector

Hãng: Mikrosize

Máy dò khuyết tật siêu âm iFlaw-100 là giải pháp kiểm tra siêu âm toàn diện, kết hợp giữa thiết kế di động, thời lượng pin ấn tượng và bộ tính năng chuyên nghiệp đáp ứng được các yêu cầu khắt khe trong nhiều lĩnh vực công nghiệp khác nhau.

Giới thiệu Máy dò khuyết tật siêu âm iFlaw-100

Máy dò khuyết tật siêu âm iFlaw-100 là thiết bị kiểm tra không phá hủy (NDT) hiện đại, thiết kế gọn nhẹ, mạnh mẽ, tích hợp nhiều tính năng chuyên nghiệp phục vụ cho đa dạng ứng dụng công nghiệp.

Đặc điểm nổi bật của Máy dò khuyết tật siêu âm iFlaw-100

1. Thiết kế & Vận hành:
   • Thân máy nhẹ (700g), có thể sử dụng bằng một tay.
   • Màn hình cảm ứng IPS 5.0 inch độ phân giải cao (800×480).
   • Hỗ trợ thao tác cử chỉ, bàn phím ảo, giao diện người dùng thân thiện.
   • Hỗ trợ đa ngôn ngữ (Tiếng Trung, Tiếng Anh) và đơn vị đo (Hệ mét/Hệ Anh).
2. Hiệu suất & Pin:
   • Sạc nhanh PD 65W qua cổng Type-C.
   • Pin Li-ion 8000mAh, thời lượng sử dụng lên đến 12 giờ.
   • Tốc độ lấy mẫu phần cứng 100MSPS, tương đương 400MSPS.
3. Tính năng chuyên nghiệp:
   • Tích hợp sẵn các chức năng: DAC (Đường cong hiệu chỉnh khoảng cách – biên độ), AVG/DGS (Đường cong kích thước khuyết tật), B-Scan.
   • Bộ nhớ kênh dò phong phú: 200 nhóm.
   • Tích hợp các tiêu chuẩn kiểm tra phổ biến: AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345.
   • Hỗ trợ quản lý dữ liệu qua thẻ SD (32GB), nâng cấp trực tuyến, chụp ảnh màn hình.

Thông số kỹ thuật chi tiết của Máy dò khuyết tật siêu âm iFlaw-100

• Băng thông đầu thu : 1 MHz ~ 20 MHz
• Độ khuếch đại : 120dB, bước: 0.1/0.6/1/2/6 dB
• Bộ lọc : Băng thông rộng, 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M
• Phạm vi phát hiện : 10m (sóng dọc thép carbon), bước: 0.1mm, 10mm, 100mm
• Chế độ phát xung : Xung nhọn, Sóng vuông, Sóng vuông kép
• Điện áp xung : 25V ~ 300V, bước 25V
• Độ rộng xung : 0ns ~ 500ns (điều chỉnh liên tục), bước 10ns
• Tần số lặp xung (PRF) : Tự động (200Hz-1KHz) hoặc Thủ công (0-10KHz)
• Cổng cảnh báo : Cổng A & B độc lập, cảnh báo sóng mất/đến
• Chức năng quét B : Hỗ trợ tối 700 bộ tổng hợp A-Scan, độ phân giải cao nhất Φ0.6mm
• Màn hình : 0 inch IPS LCD, 800 x 480 pixel
• Cổng kết nối : Đầu dò: 2 x LEMO-00; USB: Type-C (sạc), Mini USB; Type-C cho xe đẩy B-Scan
• Lưu trữ : Thẻ SD (đi kèm 32GB)
• Kích thước (mm) : 183 (D) x 113 (R) x 45 (C)
• Trọng lượng : 700g (đã bao gồm pin, chưa bao gồm vỏ cao su)
• Nhiệt độ hoạt động : -10°C ~ 55°C
• Thông số hiệu suất : Tỷ lệ phân giải: 40dB(≥26dB)
  • Dải động: 32dB (≥26dB)
  • Độ nhạy biên độ còn sót: 50dB (≥42dB)
  • Độ tuyến tính dọc: ≤ 1.8% (≤6%)
  • Độ tuyến tính ngang: ≤ 0.5% (≤2%)

Ứng dụng của Máy dò khuyết tật siêu âm iFlaw-100

Máy dò khuyết tật siêu âm iFlaw-100 được sử dụng rộng rãi trong kiểm tra không phá hủy cho nhiều ngành công nghiệp:

• Cơ khí & Đúc/Rèn:Kiểm tra chi tiết, sản phẩm đúc/rèn lớn.
• Hóa dầu & Năng lượng:Kiểm tra đường ống, bình áp lực, nồi hơi.
• Hàng không vũ trụ:Kiểm tra các bộ phận chính máy bay, tàu vũ trụ.
• Kết cấu & Xây dựng:Kiểm tra mối hàn, bu lông kết cấu thép; phát hiện vết nứt, lỗ rỗng trong bê tông.
• Giao thông vận tải:Kiểm tra đường ray, các bộ phận chính của tàu hỏa, tàu điện ngầm.
• Thiết bị đặc biệt:Kiểm tra thang máy và các thiết bị chịu áp khác.
